SparkFun pulsoximetru si senzor ritm cardiac cu Qwiic

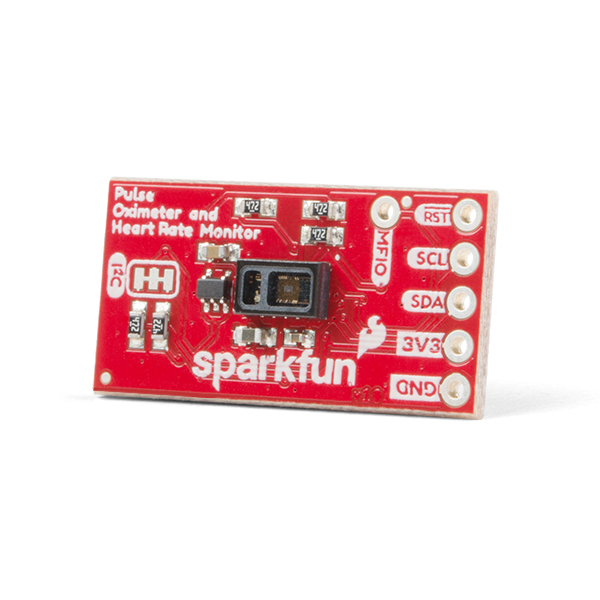

SparkFun pulsoximetru si senzor ritm cardiac cu Qwiic este un senzor biometric bazat pe I2C, care utilizeaza doua chipuri de la Maxim Integrated: MAX32664 hub senzor biometric si MAX30101 pulsoximetru si modul ritm cardiac. Cel din urma se ocupa cu toata partea senzoriala, insa primul chip este un procesor Cortex M4 extrem de mic si rapid, care se ocupa cu toate calculele algoritmice, filtrarea digitala, compensarea presiune/pozitie, detectarea avansata a undelor R si controlul automat al castigului.

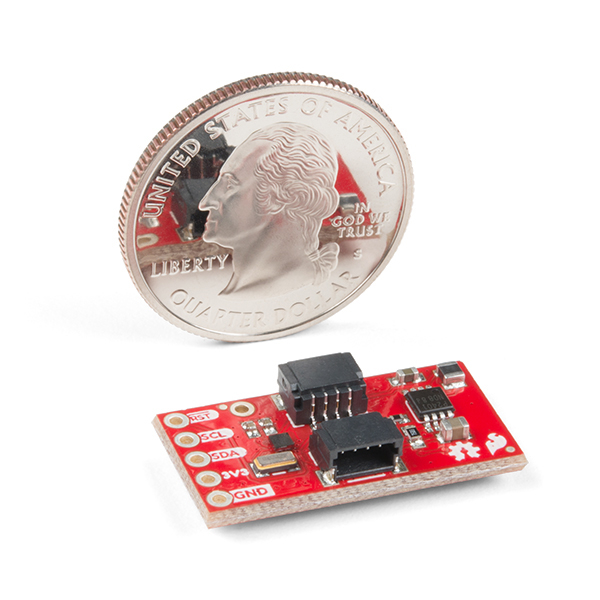

Conectorul Qwiic inlesneste conectarea la liniile de date I2C dar mai trebuie sa faci conexiunea la doua linii aditionale. Placa este foarte mica, masurand numai 25.4 x 12.7 mm, ceea ce inseamna ca o poti tine pe un deget.


MAC30101 se ocupa cu partea senzoriala, utilizand LED-urile interne pentru a reflecta lumina de pe arterele si arteriolele din stratul subcutanat al degetului, si cu detectarea cantitatii de lumina absorbita prin fotosenzorii sai. Aceasta masuratoare este cunoscuta ca fotopletismografie. Informatia este pasata si analizata la MAX32664, care aplica algoritmii pentru a determina ritmul cardiac si saturatia oxigenului in sange (SpO2). Rezultatele SpO2 sunt raportate ca procentaj de hemoglobina saturata cu oxigen. De asemenea, ofera informatii utile despre siguranta senzorului in raportare, precum si un punct de date la detectarea degetului.


SparkFun pulsoximetru si senzor ritm cardiac cu Qwiic are libraria Arduino care te ajuta sa folosesti senzorul la potential maxim, folosind toate configuratiile posibile.


Specificatii:


SparkFun pulsoximetru si senzor ritm cardiac:


• MAX30101 si MAX32664 senzor si hub senzor
• Conectori Qwiic pentru putere si interfata I2C
• Adresa I2C: 0x55

MAX30101 - Pulsoximetru si senzor ritm cardiac:


• Monitor ritm cardiac si senzor pulsoximetru in solutie reflectiva la LED
• Sticla de protectie integrata pentru performanta optima, robusta
• Operare cu consum foarte mic pentru dispozitivele mobile
• Capacitate de redare rapida a datelor RMAR (Robust Motion Artifact Resilience)

MAX32664 - Hub senzor biometric cu consum foarte mic:


• Solutie hub senzor biometric
• Algoritmi pentru masurarea ritmului cardiac la nivelul degetului si saturatia oxigenului in sange (SpO2)
• Ofera date brute si procesate
• Mixul periferic de baza optimizeaza dimensiunea si performanta

Linkuri:

• Schema
• Fisierele Eagle
• Dimensiunile placii
• Ghid de conectare
• Fisa MAX30101
• Fisa MAX32664
• Ghid de utilizare pentru MAX32664
• Liraria Arduino
• Fisierele GitHub hardware
