Modul cu senzor Hall pentru traiectoria bilei la 360 de grade

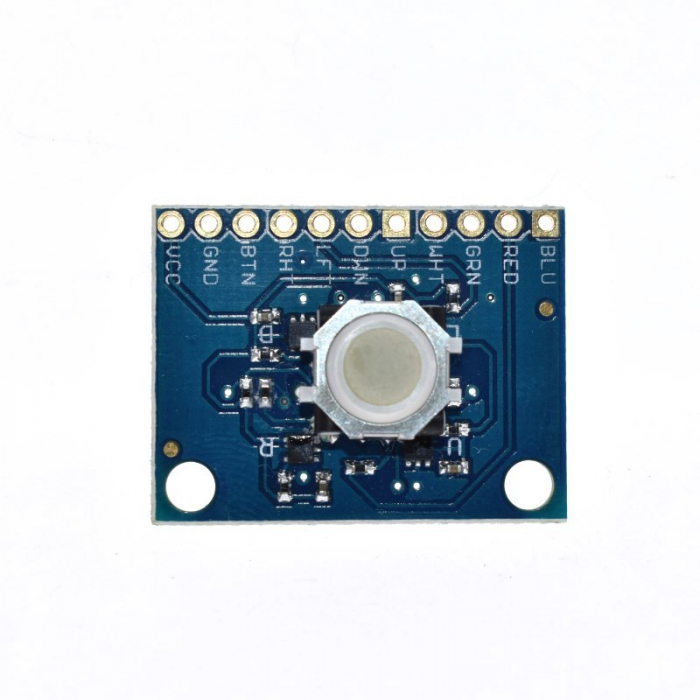

Aceasta este o placa auxiliara pentru trackball-ul nostru Blackberry.
Cele patru axe ale trackball-ului au un mic magnet circular la capat; fiecare dintre acestea este asociat cu un senzor Hall SMD, care sunt utilizate pentru a masura miscarile sus, jos, stanga si dreapta ale trackball-ului.
Un intrerupator momentan SMD este plasat sub trackball pentru a va oferi un buton de selectare.
Linia BTN va fi trasa la nivelul de jos atunci cand intrerupatorul este apasat.
De asemenea, pe Trackballer sunt incluse 4 LED-uri: rosu, albastru, verde si alb.
Acestea pot fi alimentate pentru a lumina trackball-ul transparent in orice culoare va puteti imagina.
Toate caracteristicile sunt scoase pe un header cu un pas de 0,1".
Alimentarea trebuie sa fie reglata, 2,5-5,25 VCC, pentru a alimenta senzorii Hall.
Trackball-ul este atasat cu un adeziv puternic CA. Placa vine asa cum este aratat, cu toate componentele populate.
Senzorii Hall-effect si combinatia de trackball sunt surprinzator de sensibili.
O rotatie usoara a trackball-ului genereaza mai multe tranzitii de nivel inalt/jos pe cele patru pini ai axelor, fiind usor de detectat de orice microcontroler, oferindu-va practic optiunea de a adauga un mouse proiectului dvs.
O rotatie de 360° a trackball-ului, de-a lungul unei singure axe, va rezulta in aproximativ 9 tranzitii inalte/jos.

Parametri:

• Tensiune de lucru: 2,5 ~ 5,25 V
• Dimensiune PCB: 22 * 28mm

Pachetul include:

• 1 x ICSH044A ICSTATION pentru placa auxiliara a modulului Trackball Blackberry, 2,5V-5,25V
