Breakout senzor capacitiv Adafruit cu MPR121

Cu acest breakout senzor capacitiv Adafruit cu MPR121 poti adauga multi senzori in viitorul tau proiect. Este o placa usor de utilizat, cu 12 canale si chip-ul MPR121 care suporta pana la 12 touchpad-uri individuale. Acest chip vine cu suport numai pentru I2C, care poate fi implementat cu aproape orice microcontroller. Poti selecta una dintre cele 4 adrese cu pinul ADDR pentru un total de 48 de suporturi touch capacitive pe o singura magistrala I2C cu 2 fire.

Folosind acest chip operarea devine mai usoara decat in cazul intrarilor analogice pentru ca suporta toata filtrarea si poate fi configurat pentru sensibilitate ajustabila. Senzorul vine sub forma unui chip mic si usor de lipit, plasat pe o placa breakout. Pentru ca este un chip de numai 3V, au fost adaugate un regulator de 3V si schimbator de nivel I2C pentru siguranta utilizarii cu microcontrollere de 3V sau 5V, precum Arduino. A fost adaugat si un LED pe linia IRQ ca sa clipeasca atunci cand este detectata atingerea, ceea ce inlesneste si depanarea.

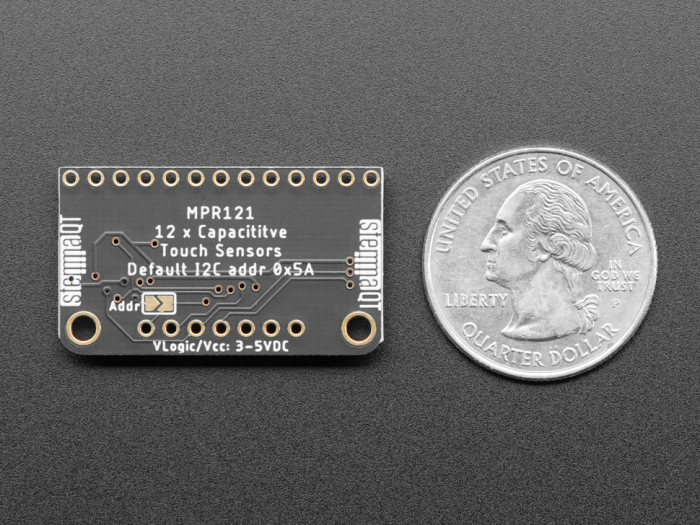

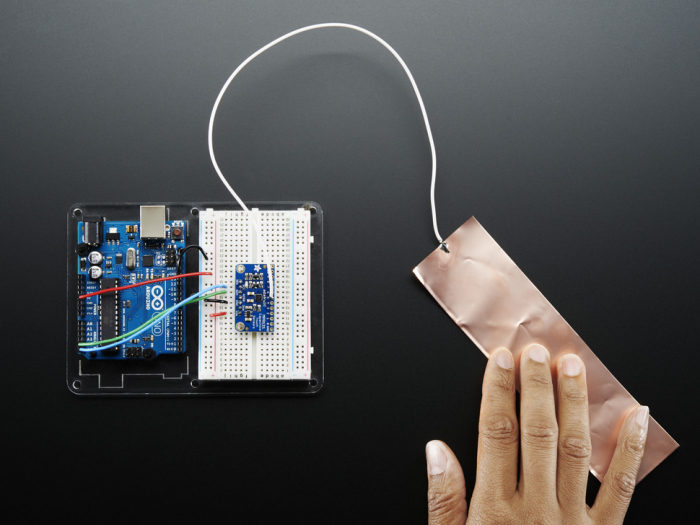

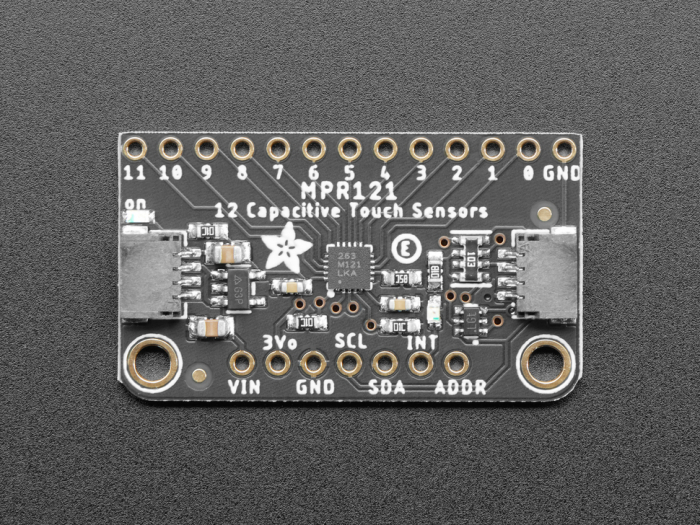

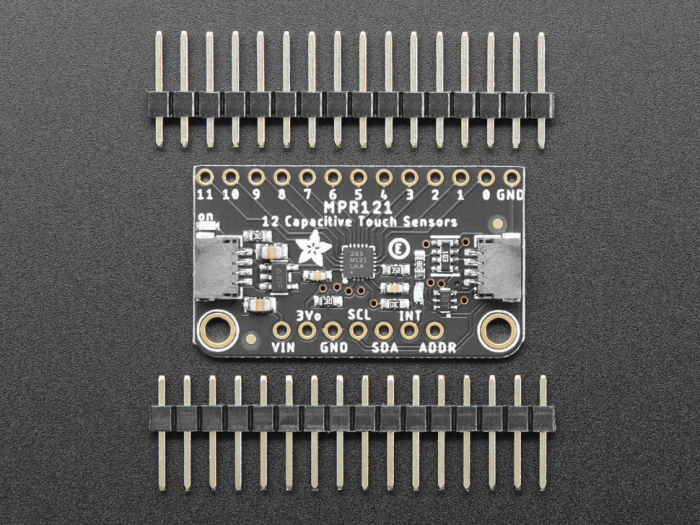

De asemenea, placa vine complet asamblata si cu o bucata de terminatie cu spatiere de 2.54mm pentru conectarea la o placa breadboard. Pentru contacte se recomanda utilizarea foliei de cupru sau pyralux, apoi lipirea unui fir ce se conecteaza de la suportul foliei la breakout.

Ca lucrurile sa fie si mai simple, este disponila si o librarie Aduino si un tutorial, iar daca vrei sa folosesti un alt microcontroller, porti porta codul. In plus, au fost adaugati si conectori STEMMA QT compatibli SparkFun Qwiic ca sa nu mai lipesti I2C si liniile de putere.

Specificatii:

• Operare la 1.71V - 3.6V
• Curent tipic de operare: 29 μA la interval de esantionare de 16 ms si 3 μA in in modul scan stop
• 12 electrozi/intrari senzoriale capacitive, 8 multifunctionale pentru LED si GPIO
• Calibrare automata, independenta, integrata pentru fiecare intrare de electrod
• Configurare automata a curentului si timpului de incarcare pentru fiecare intrare de electrod
• Praguri separate pentru atingere si eliberare, cu histereza si independenta a electrozilor
• Interfata I2C cu iesire IRQ de intrerupere pentru schimbarile starii electrozilor
• Dimensiune: 3 mm x 3 mm x 0.65 mm
• Temperatura de operare: intre -40°C si +85°C
• Foloseste adresa I2C pe 7 biti 0x5A (poate fi configurata ca 0x5B, 0x5C sau 0x5D)

Linkuri:

• Fisa produsului, fisierele PCB si Fritzing
• Tutorial: Ghid de utilizare breakout senzor capacitiv Adafruit cu MPR121
• Tutorial: Senzorul touch capacitiv MPR121 pe Raspberry Pi si BeagleBone Black
• Tutorial: Butoane touch capacitive metalizate
• Tutorial: Sintetizator capacitiv
• Tutorial: Raspberry Pi Zero NPR One Radio
