NeoKey Socket Breakout for CHOC Key Switches with NeoPixel - For CHOC Compatible Switches

Singurul lucru mai bun decat o tasta mecanica este una care poate straluci in orice culoare a curcubeului, iar acest lucru il permite Adafruit NeoKey Breakout! Aceasta mica placa PCB de 0,75" x 0,95" poate acomoda un comutator compatibil Kailh CHOC si faciliteaza utilizarea acestuia cu o placa de incercare sau o placa de perforatie.

Placa de dezvoltare are un suport Kailh CHOC, ceea ce inseamna ca poti introduce orice comutator compatibil cu CHOC in loc sa il sudezi. Poate fi nevoie de putin lipici pentru a fixa comutatorul; lipiciul fierbinte sau un punct de rasina epoxidica au functionat bine pentru noi. De asemenea, punem un diod semnal 1N4148 in serie cu comutatorul, astfel incat poti crea matrici de taste fara a-ti face griji in privinta tastelor fantoma.

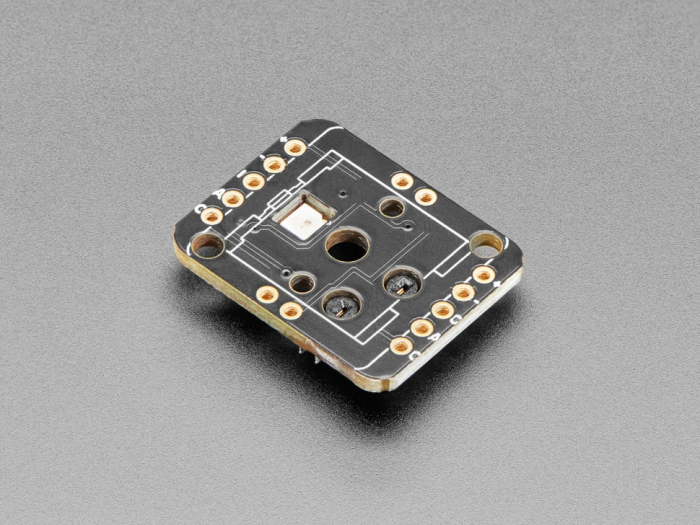

Fiecare placa de dezvoltare are, de asemenea, un singur NeoPixel montat invers, care puncteaza in sus prin locul in care multe comutatoare ar avea un LED pentru a straluci prin el. Intrarea si iesirea pixelului sunt scoase in evidenta, astfel incat poti "inlantui" aceste placi impreuna si sa le controlezi ca o singura banda de NeoPixel.

Exista multa flexibilitate pentru orice fel de utilizare; fiecare placa are urmatoarea configuratie de pini:

VDD (+) Pinul de alimentare pentru NeoPixel; furnizeaza de la 3 la 5VDC GND (-) Pinul de masa pentru NeoPixel, conecteaza la masa In (I) si Out (O) Intrarea si iesirea catre/de la NeoPixel, pentru inlantuire Anod comutator (A) - Partea "pozitiva" a comutatorului+diodei. Daca folosesti comutatorul cu o rezistenta pull-up, conecteaza acest pin la microcontrolerul tau. Daca folosesti un pull-down, conecteaza acest pin la pinul de alimentare la nivel logic. Catod comutator (C) - Partea "negativa" a comutatorului+diodei. Daca folosesti comutatorul cu o rezistenta pull-up, conecteaza acest pin la masa. Daca folosesti un pull-down, conecteaza acest pin la microcontrolerul tau. Exista doua randuri de contacte cu 5 pini pe o grila de 0,1" pe ambele parti. Sudeaza pe ambele parti pentru stabilitate mecanica; cele doua parti impart aceleasi pini, cu exceptia faptului ca o parte este intrare NeoPixel si partea opusa are pinul de iesire. Pentru cablarea alaturata, avem si pinul catodului scos in evidenta pe partile laterale, si un alt set de pini de intrare/iesire NeoPixel.

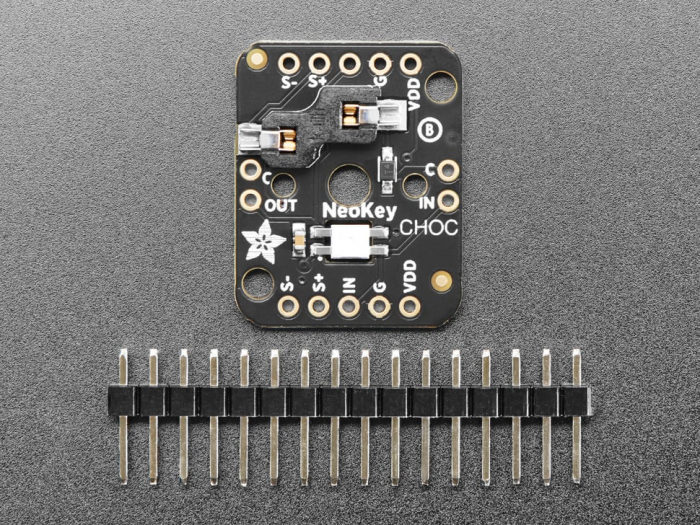

Te rog sa retii, fiecare comanda vine cu o placa PCB asamblata si un mic bat de header de rupere. Este necesara sudura pentru a atasa headerul pentru utilizarea cu placa de incercare. Un comutator mecanic si o capac de tasta nu sunt incluse! Foloseste orice comutator compatibil cu CHOC. Retineti ca comutatoarele Cherry/MX nu sunt deloc compatibile cu suporturile CHOC.
