Driver de motor TB6612FNG

Acest driver de motoare TB6612FNG poate controla pana la doua motoare DC la un curent constant de 1.2A (3.2A varf).
Doua semnale de intrare (IN1 si IN2) pot fi utilizate pentru a controla motorul in una dintre cele patru moduri de functionare - CW, CCW, frana scurta si oprire.
Cele doua iesiri ale motorului (A si B) pot fi controlate separat, viteza fiecarui motor este controlata prin semnalul de intrare PWM cu o frecventa de pana la 100kHz.
Pinul STBY ar trebui tras la nivel inalt pentru a scoate motorul din modul de asteptare.

Tensiunea de alimentare logica (VCC) poate fi cuprinsa in intervalul 2.7-5.5VDC, in timp ce alimentarea motorului (VM) este limitata la o tensiune maxima de 15VDC.
Curentul de iesire este evaluat pana la 1.2A pe canal (sau pana la 3.2A pentru un puls scurt, unic).

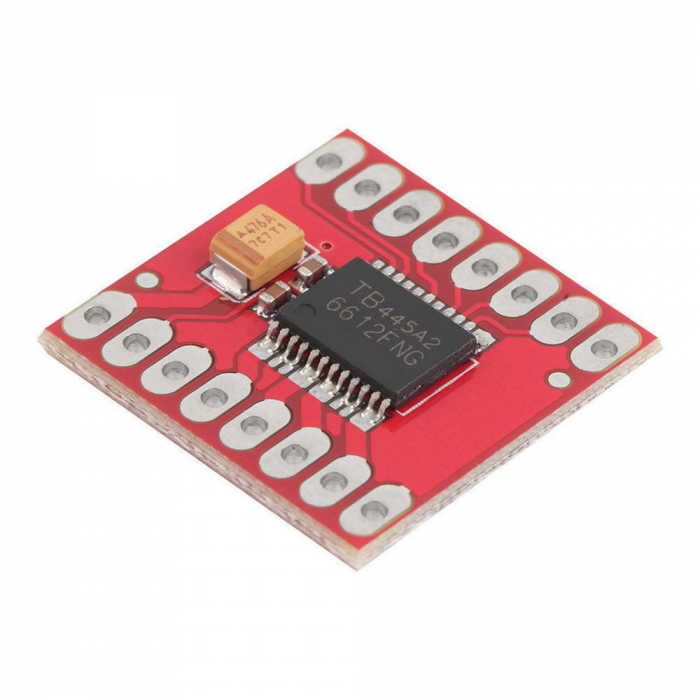

Placa vine cu toate componentele instalate, asa cum este prezentat.
Condensatoarele de decuplare sunt incluse pe ambele linii de alimentare.

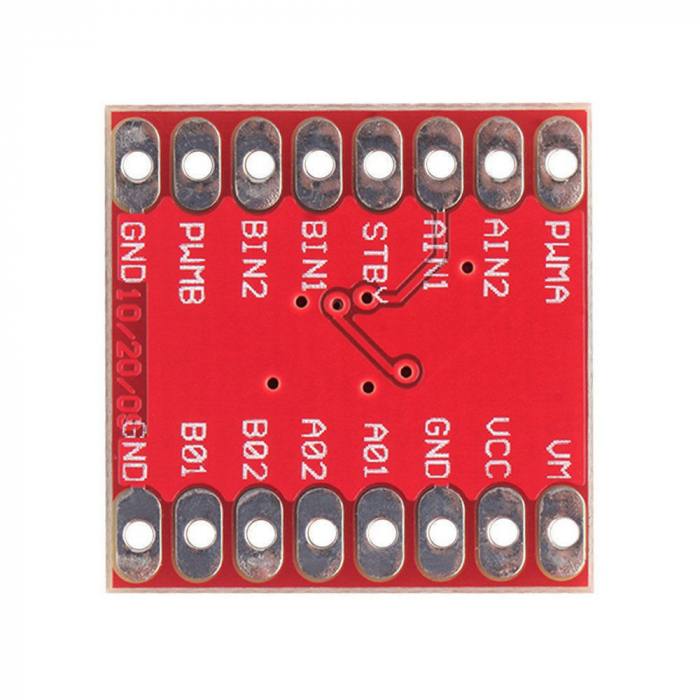

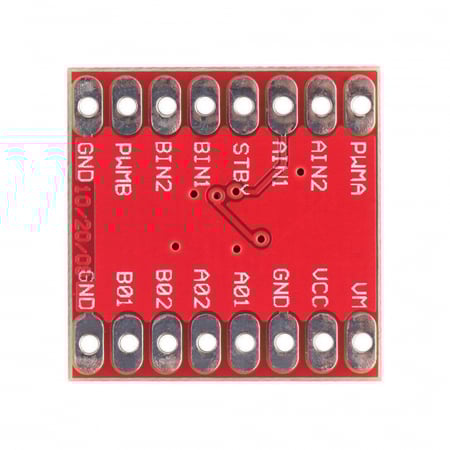

Toti pinii TB6612FNG sunt scosi pe doua anteturi cu pas de 0.1"; pinii de intrare sunt aranjati pe o parte si pini de iesire sunt pe cealalta parte.

Caracteristici:

• Tensiune de alimentare: VM=15V max, VCC=2.7-5.5V
• Curent de iesire: Iout=1.2A (medie) / 3.2A (varf)
• Controlul standby pentru a economisi energia
• Moduri de control motor CW/CCW/frana scurta/oprire
• Circuit de protectie termica incorporat si circuit de detectare a tensiunii scazute
• Toti pini TB6612FNG sunt scosi pe pini cu pas de 0.1"
• Capacitoare de filtrare pe ambele linii de alimentare
• Dimensiuni: 0.8x0.8"

Pachet:

• 1 x Placa controler pentru doua motoare DC TB6612FNG inlocuieste L298N
