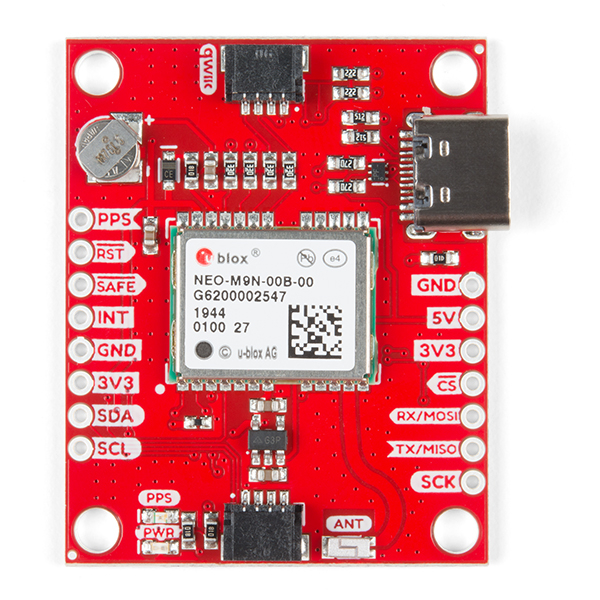

Placa
breakout GPS SparkFun cu NEO-M9N, antena cip (Qwiic) este un model cu GPS, de inalta calitate, cu multiple optiuni de configurare. Modulul NEO-M9N este un receptor GNSS cu motor u-blox M9, ce poate primi semnale de la GPS, GLONASS, Galileo si BeiDou, cu o acuratete de 1.5 metri. Placa suporta receptie concurenta de la patru GNSS, ceea ce mareste acuratetea pozitiei in conditii provocatoare. Creste precizia si scade timpul de blocare, iar, datorita bateriei reincarcabile de pe placa, obtii putere de rezerva cu care GPS-ul va obtine o blocare hot lock in cateva secunde. In plus, receptorul u-blox suporta I2C (Display Data Channel), ceea ce este perfect pentru compatibilitatea Qwiic, ca sa nu se mai foloseasca porturile UART. Cu sistemul Qwiic nu mai trebuie sa lipesti nimic pentru conectarea la restul sistemului, dar ai la dispozitie pinii cu spatiere de 2.54 mm pentru optiunea unei placi breadboard.
Modulul NEO-M9N detecteaza evenimentele de jamming si spoofing si le poate raporta la gazda, pentru ca sistemul sa poata reactiona la aceste evenimente. Modulul include si un filtru SAW (Surface Acoustic Wave) combinat cu un LNA (amplificator de zgomot redus) in calea RF, ceea ce permite operarea normala chiar si in cazul interferentelor RF puternice.
Pe placa
breakout GPS SparkFun cu NEO-M9N, antena cip (Qwiic) pot fi configurate multe optiuni, precum ratele baud, ratele de actualizare, perimetre virtuale, detectare spoofing, intreruperi externe, SBAS/D-GPS, etc. Toate pot fi configurate prin libraria Arduino SparkFun.
Placa vine echipata si cu o baterie reincarcabila ce ofera putere la RTC pe NEO-M9N, reducand timpul TTF de la pornire rece (24s) la pornire calda (2s). Bateria mentine RTC si datele orbitale GNSS fara sa fie conectata la putere o perioada semnificativa de timp.
Specificatii:
- Antena cip integrata
- Receptor GNSS cu 92 de canale
- Acuratete orizontala de 1.5m
- Rata actualizare maxima de 25Hz (4 GNSS concurente)
- TTF: rece 24s, cald 2s
- Altitudine maxima: 80.000m
- G max: ≤4
- Velocitate maxima: 500m/s
- Acuratete velocitate: 0.05m/s
- Acuratete directie: 0.3 degrees
- Acuratete impuls timp: 30ns
- 3.3V VCC si I/O: consum curent ~31mA in urmarire, GPS+GLONASS
- Configurabile prin software: perimetru virtual, ondometru, detectare spoofing, intreruperi externe, control pin, mod putere oasa, etc
- Suporta protocoalele NMEA, UBX si RTCM prin interfetele UART si I2C
