Modul Adafruit Ultimate GPS cu USB

Cunoscutul modul Adafruit Ultimate GPS a primit o imbunatatire ce consta in posibilitatea de conectare la orice calculator, prin USB. Avand acum convertor USB-la-serial integrat, modulul devine plug-and-play si poate fi utilizat cu orice computer, laptop, computer cu Linux si asa mai departe. Poti transporta si alimenta datele prin orice cablu micro USB, in timp ce LED-urile indicatoare integrate iti arata starea transferului.


Caracteristici principale:


• Sensibilitate -165 dBm, frecventa 10 Hz updates, 66 canale
• USB Plug-and-Play cu convertor CP2104 USB-la-serial
• Iesire PPS pe pinul de control serial RI (inel indicator)
• Conector USB Micro B + doua orificii de montaj
• Consum de numai 25mA
• Compatibil baterie RTC
• Jurnal de date integrat
• Antena de plasture interna + conector u.FL pentru antena externa activa
• LED de stare + LED-uri de activitate UART

Placa breakout este construita pe baza chipse-ului MTK3339, un modul GPS de inalta calitate care poate urmari pana la 22 de sateliti pe 66 de canale si are un receptor foarte sensibil excelent (urmarire -165 dBm), precum si o antena integrata. Poate face pana la 10 actualizari de locatie pe secunda pentru urmarire de date sau jurnal de date de inalta sensibilitate. Consumul este foarte scazut, de numai 25mA in timpul navigarii.


De asemenea, au fost adaugate si alte imbunatatiri precum un breakout USB de 4 pini pentru lipire directa sau conectarea la o gazda USB, doua LED-uri galbene pentru primire/transmitere ca sa stii cand se transmit date la sau de la interfata seriala a modulului GPS, o zona speciala pentru baterie CR1200 pentru mentinerea RTC-ului activ si permiterea pornirilor calde, iar la final un mic LED rosu stralucitor. LED-ul clipeste la aproximativ 1Hz in timp ce se face cautarea satelitilor si o data la 15 secunde pentru a economisi energie,cand este gasit un satelit. Daca vrei sa ai un LED aprins permanent, poti folosi pinul de semnal FIX pe care sa pui un LED extern.


Doua caracteristici care ies in evidenta in mod special la versiunea 3 a modulului bazat pe MTK3339 este antena externa si jurnalul de date. Modulul are o antena de plasture ceramica, standard, ce ofera o sensibilitate de -165 dBm insa, daca vrei o antena mai mare, poti opta pentru orice antena GPS activa de 3V prin conectorul uFL. Modulul va detecta automat antena activa si va comuta pe aceasta.

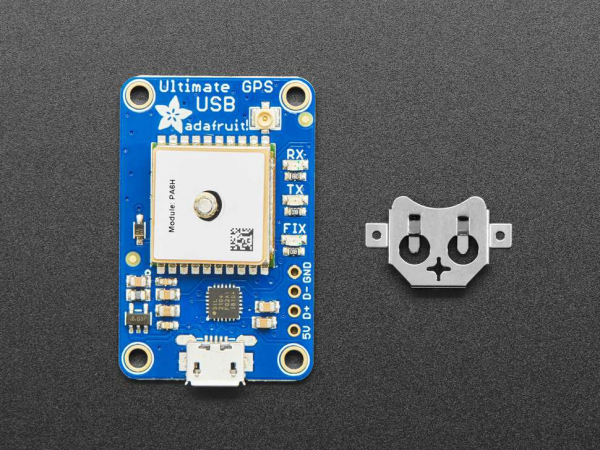

Modulul vine complet asamblat si testat impreuna cu un suport pentru baterie CR1220, care nu este inclusa. Pentru utilizarea cu un computer, poti folosi orice software GPS ori unul de monitor serial, la 9600 baud. Vei obtine informatiile imediat dupa conectare. Daca vrei sa parcurgi datele in Python 3, poti folosi codul-exemplu pentru libraria CircuitPython care foloseste pyserial.


Specificatii:


• Sateliti: 22 urmarire, 66 cautare
• Dimensiune antena de plasture: 15mm x 15mm x 4mm
• Frecventa de actualizare: 1 - 10 Hz
• Acuratetea pozitiei: < 3 metri (toate tehnologiile GPS au acuratete de aproximativ 3m)
• Acuratetea velocitatii: 0.1 metri/s
• Pornire calda/rece: 34 secunde
• Sensibilitatea de achizitie: -145 dBm
• Sensibilitatea de urmarire: -165 dBm
• Velocitate maxima: 515m/s
• Interval Vin: 3.0-5.5VDC
• Curent de operare MTK3339: 25mA in urmarire, 20 mA consum de curent in timpul navigarii
• Iesire: NMEA 0183, 9600 baud implicit, 3V iesire nivel logic, intrare sigura la 5V
• Suport DGPS/WAAS/EGNOS
• Conform FCC E911 si suport AGPS (mod offline: EPO valid pana la 14 zile )
• Pana la 210 canale PRN
• Detectare si reducere bruiaj
• Detectare pe mai multe cai si compensare

Detaliile placii breakout:


• Greutate (fara bateria celula ori suport): 8.5g
• Dimensiune (fara bateria celula ori suport): 25.5mm x 35mm x 6.5mm
• Dimensiune produs: 40.0mm x 25.4mm x 6.8mm
• Greutate produs: 8.1g
