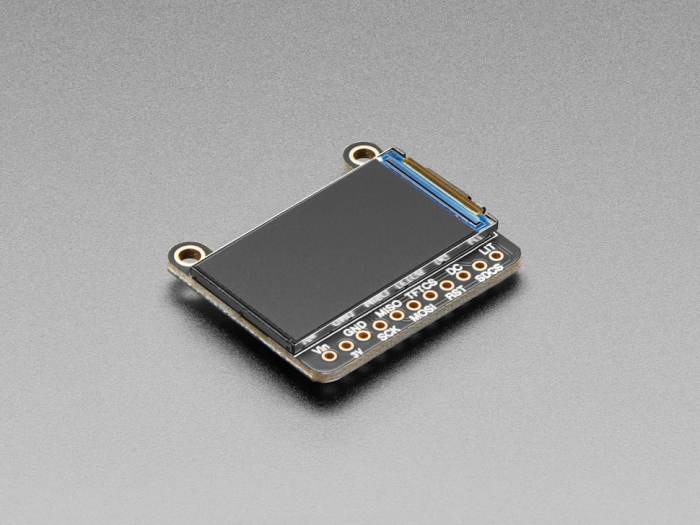

Adafruit 1.14" 240x135 Color TFT Display + MicroSD Card Breakout - ST7789

Va prezentam noul nostru Display TFT Color 1.14" 240x135 cu Breakout pentru Card MicroSD - credem ca este T-F-Terrific! Are dimensiunea unei unghii, cu 240x135 pixeli de rezolutie inalta de culoare glorioasa. Acest display foarte, foarte mic are doar 1.14" in diagonala, plin de pixeli RGB, pentru realizarea de afisaje de inalta densitate foarte mici.

Am cautat un display de acest gen de mult timp - este atat de mic, doar 1.14" in diagonala, dar are o densitate mare de 260 ppi, afisaj de 240x135 pixeli cu vizualizare la unghi complet. Seamana mult cu afisajul nostru de 0.96" 160x80, dar are de 2.5 ori mai multi pixeli. Am vazut afisaje de acest calibru folosite in smartwatch-uri si dispozitive electronice mici, dar au fost intotdeauna cu interfata MIPI. In cele din urma, am gasit unul care este SPI si are un driver de afisaj prietenos, asa ca functioneaza cu orice tip de microcontroler sau microcomputer!

Acest minunat breakout de afisaj este cea mai buna modalitate de a adauga un afisaj mic, colorat si foarte stralucitor la orice proiect. Deoarece afisajul foloseste SPI cu 4 fire pentru a comunica si are propriul sau buffer de cadre cu adresa de pixeli, poate fi folosit cu orice tip de microcontroler. Chiar si unul foarte mic cu memorie redusa si putine pini disponibile! Afisajul de 1.14" are 240x135 pixeli color 16-bit si este un afisaj IPS, deci culorile arata grozav pana la 80 de grade in orice directie. Driverul TFT (ST7789) este foarte similar cu popularul ST7735, iar biblioteca noastra Arduino il sustine bine.

Breakout-ul nostru are afisajul TFT lipit pe el (foloseste un conector delicat de tip flex-circuit) precum si un regulator ultra-low-dropout de 3.3V si un nivelator de tensiune 3/5V astfel incat il poti folosi cu 3.3V sau 5V pentru alimentare si logica. De asemenea, am avut un pic de spatiu asa ca am pus un suport de card microSD astfel incat sa poti incarca cu usurinta bitmaps color dintr-un card microSD formatat FAT16/FAT32. Cardul microSD nu este inclus, dar il poti cumpara de aici.

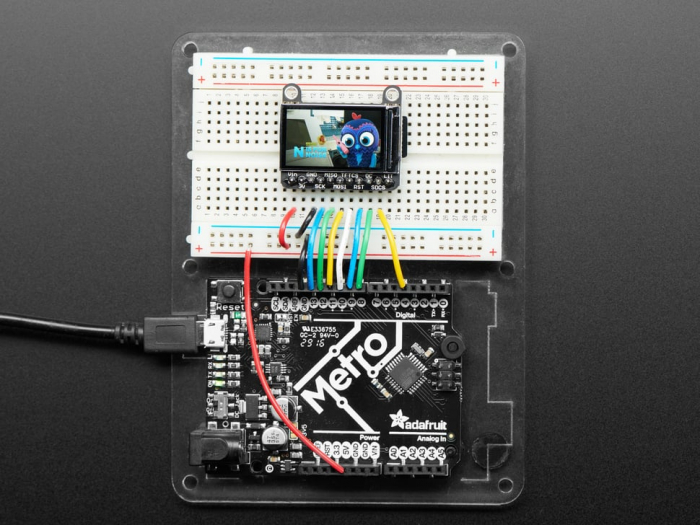

Desigur, nu te-am lasa doar cu o fisa tehnica si un "succes!" - am scris o biblioteca de grafica open source completa care poate desena pixeli, linii, dreptunghiuri, cercuri, text si bitmap-uri, precum si cod de exemplu si un tutorial de cablare. Codul este scris pentru Arduino IDE dar poate fi usor portat la microcontrolerul tau preferat!
