Afisaj TFT LCD Adafruit 3.3cm, 240x240, MicroSD - ST7789

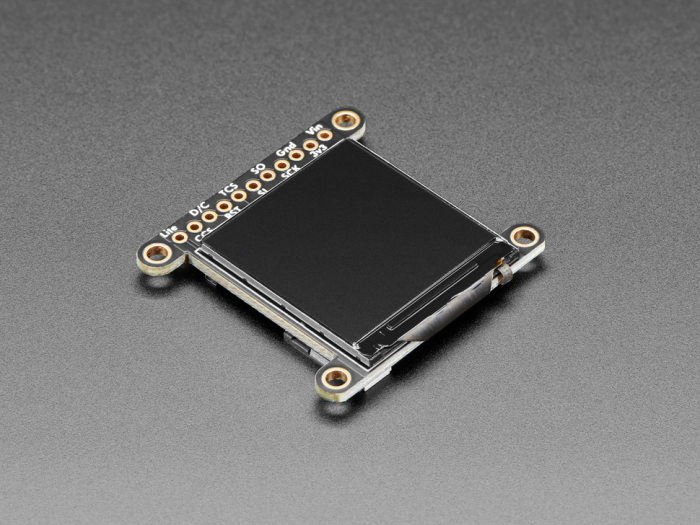

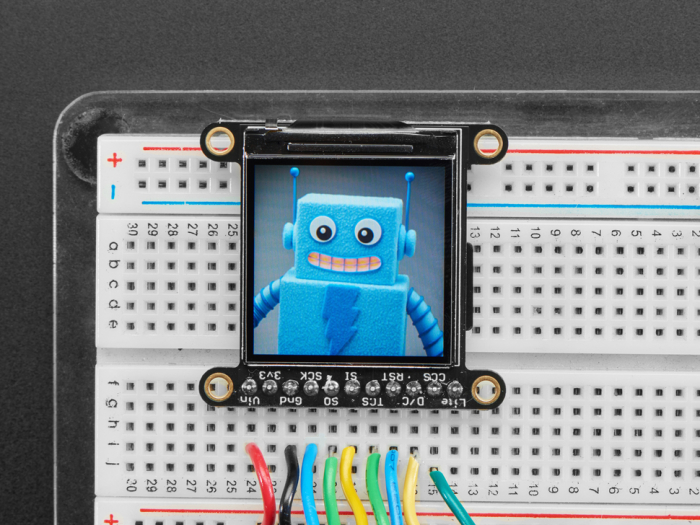

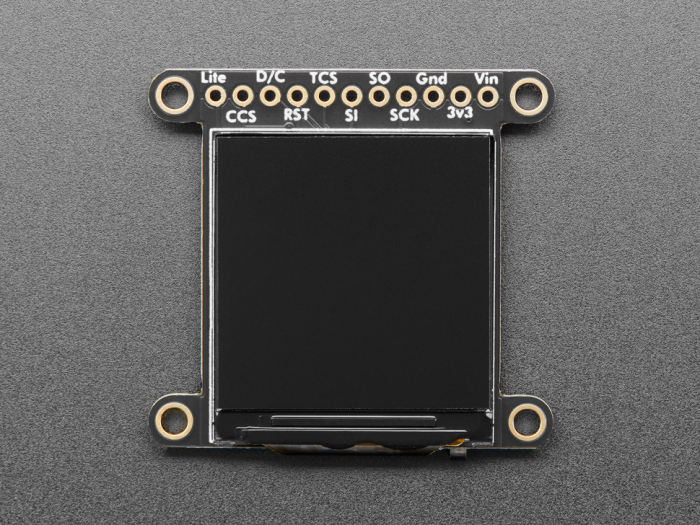

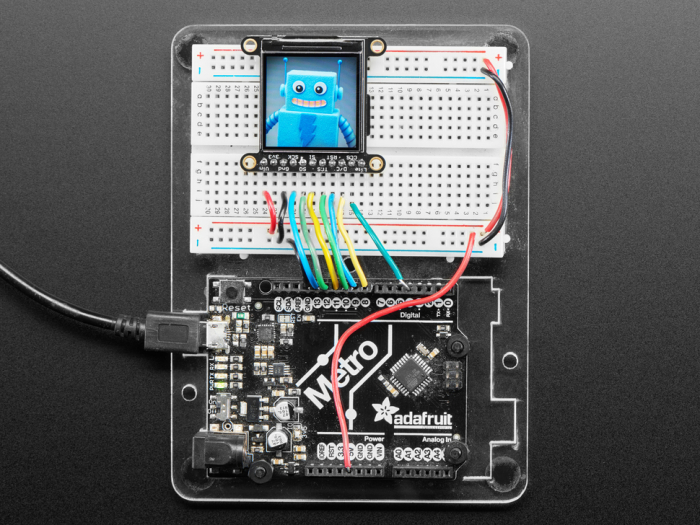

Modulul afisaj TFT LCD Adafruit 3.3cm, 240x240, MicroSD - ST7789 are un ecran cu unghi larg de vizualizare, rezolutie de 240x240 pixeli si slot pentru card microSD, oferind o cale de a adauga un afisaj mic, colorat si foarte luminos in orice proiect. Deoarece afisajul utilizeaza SPI cu 4 fire pentru comunicare si are propriul buffer de cadre adresabile la nivel de pixeli, poate fi utilizat cu orice tip de microcontroller, chiar si cu unul foarte mic, cu memorie redusa si putini pini disponibile. Afisajul de 3.3 cm are 240x240 pixeli color, de 16 biti, si este de tip IPS, astfel incat culoarea arata excelent pana la un unghi de 80 de grade, in orice directie. Driverul TFT (ST7789) este foarte similar cu popularul ST7735, iar biblioteca Arduino are suport pentru el.

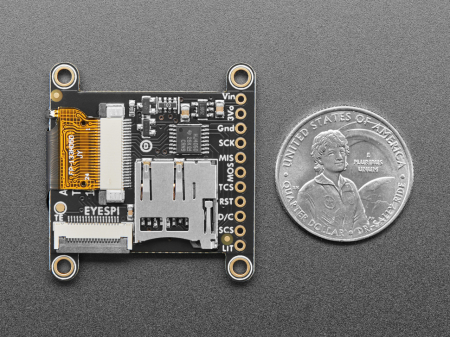

Acest breakout are afisajul TFT lipit pe placa (foloseste un conector delicat, de tip circuit flexibil), precum si un regulator de abandon ultra-scazut, de 3,3V, circuit de resetare automata si un schimbator de nivel de 3/5V, astfel incat sa poata fi utilizat cu alimentare si logica de 3,3V, sau de 5V. De asemenea, placa include si un suport pentru card microSD, pentru incarcarea imaginilor cu culori complete, dintr-un card microSD formatat FAT16/FAT32. Cardul microSD nu este inclus.

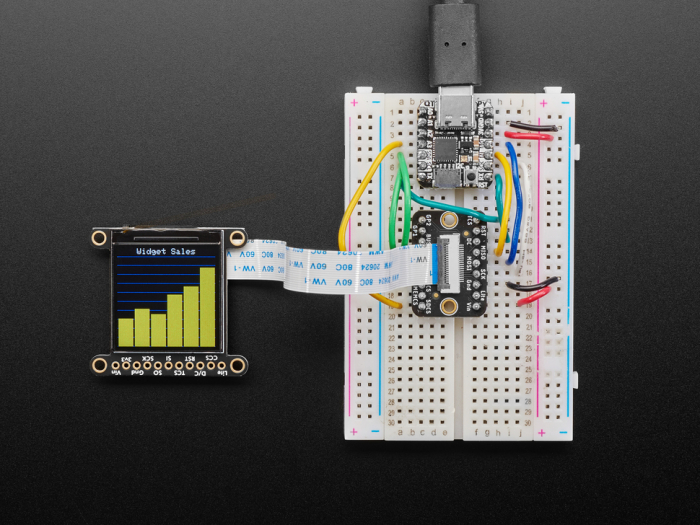

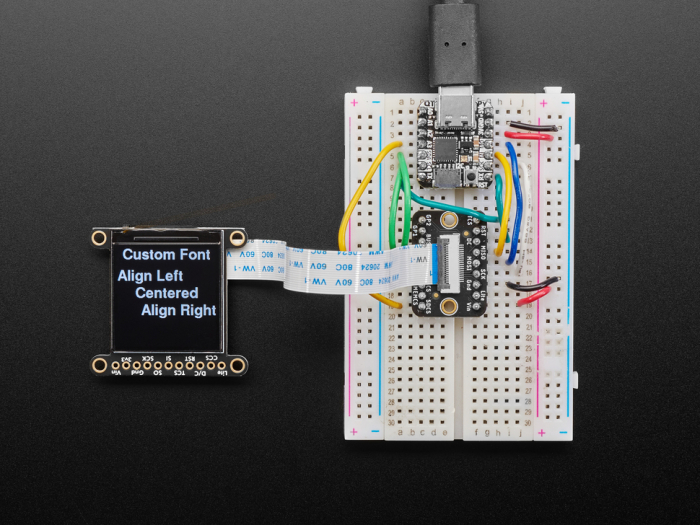

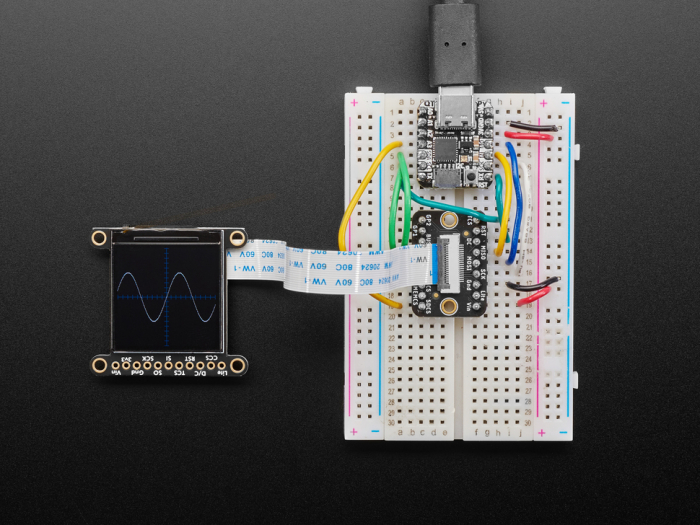

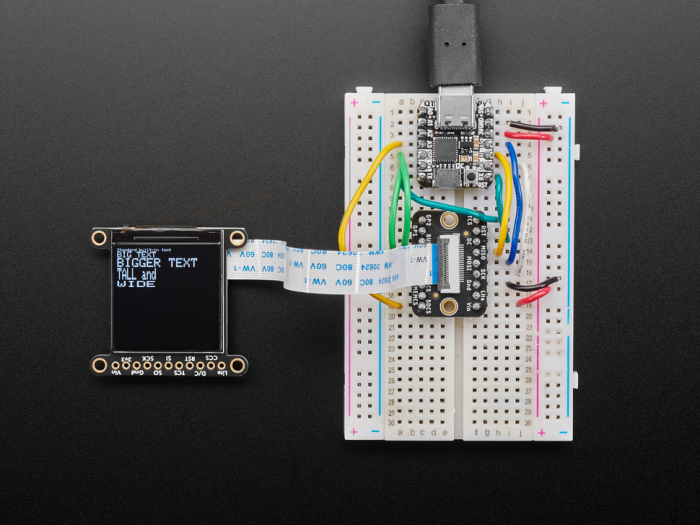

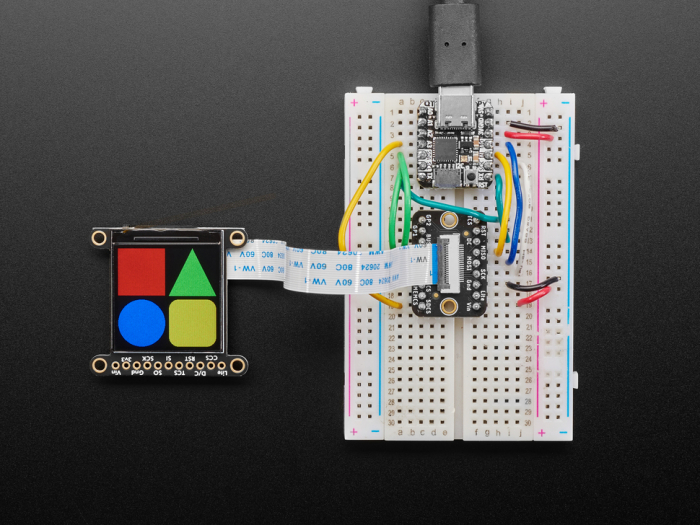

Placa vine si cu un conector FPC standard, "EYESPI", cu 18 pini, si un conector flip-top. Se poate utiliza un cablu FPC cu 18 pini si pas de 0,5 mm, pentru a conecta toti pini GPIO, ca sa nu se mai faca lipire.

Specificatii:

• Display TFT LCD de 3.3 cm
• Slot microSD incorporat

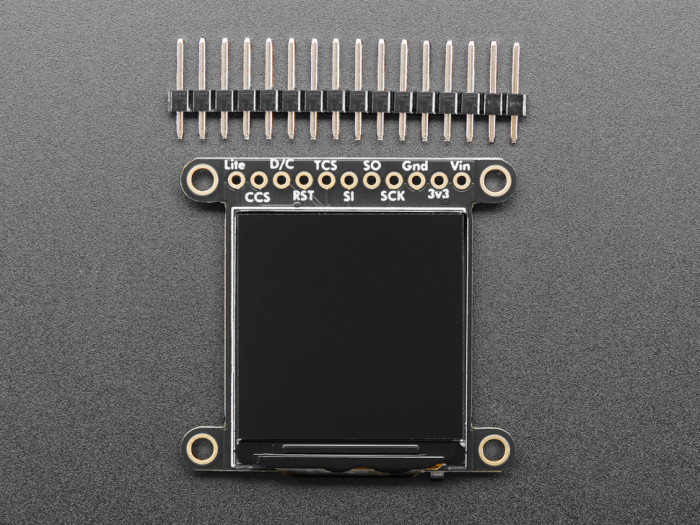

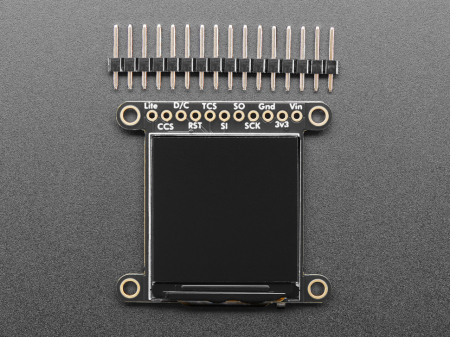

• Terminatie de 1x16 pentru breadboarding
• 4 x orificii de montare de 2,5mm in colturi
• Dimensiuni ecran LCD: 26mm x 26mm
• Dimensiune totala: 35,8mm x 35,8mm x 5,3mm
• Distanta intre orificiile de montare: 33mm x 30mm
• Greutate (asamblata): 7,6g

Linkuri:

• Libraria Arduino
• Libraria compatibila Pillow
• Driver CircuitPython
• Tutorial
