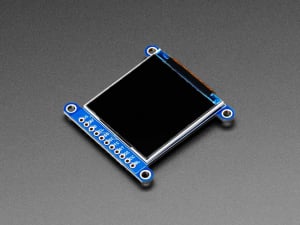

Display TFT LCD Adafruit ST7789 de 1.54", 240x240 pixeli, slot microSD

Modulul display Adafruit ST7789 are o diagonala de numai 1.5 inci dar o densitate mare, de 220 ppi, la o rezolutie de 240x240 pixeli, cu unghi larg. Este tipul de display intalnit la smartwatch-uri si alte dispozitive electronice mici care au, insa, interfata MIPI. De data aceasta este vorba de un modul cu interfata SPI si driver de display prietenos ca sa functioneze cu orice microcontroler sau microcomputer.

Acest breakout display ofera cea mai buna solutie de adaugare a unui afisaj de mici dimensiuni, colorat si foarte luminos, la orice proiect. Display-ul foloseste SPI cu 4 fire pentru comunicare si are propriul frame buffer cu pixeli adresabili, astfel ca poate fi folosit cu orice tip de microcontroler, chiar si unul mic, cu putina memorie si cativa pini.

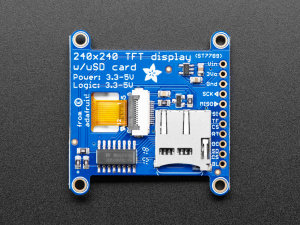

Display-ul de 1.54 inci are 240x240 rezolutie, culori de 16 biti si este de tip IPS, deci culorile arata foarte bine la un unghi de pana la 80 de grade, din orice directie. Driverul TFT (ST7789) este foarte similar cu popularul ST7735, fiind suportat si el de libraria Arduino. Breakoutul are display-ul TFT lipit (folosind un conector de circuit flexibil) precum si un regulator de 3.3V cu dropout redus si un schimbator de nivel de 3/5V ca tu sa-l poti folosi cu niveluri de 3.3V si 5V.

De asemenea, include si un suport de card microSD ca sa poti incarca bipmap-uri de culoare plina de la un card microSD formatat in FAT16/FAT32. Cardul de memorie nu este inclus.

Specificatii:

• Display TFT LCD de 1.54 inci
• Slot de card microSD
• Header de 1x16 pentru breadboarding
• 4 orificii de montaj de 2.5mm in colturi
• Dimensiuni afisaj LCD: 32mm x 31mm

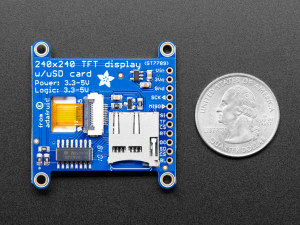

• Dimensiune generala: 42mm x 41mm x 6mm
• Orificii de montaj: 1.45" x 1.4"
• Greutate: 8.7g

Linkuri:

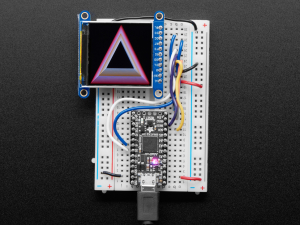

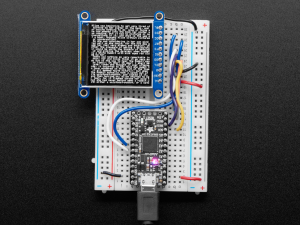

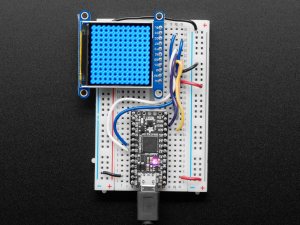

• Librarie grafica open-source pentru desenarea pixelilor, dreptunghiurilor, cercurilor, textului si bitmap-urilor, precum si exemple de cod si ghidul de cablare. Codul este pentru Arduino dar poate fi portat la microcontrolerul tau preferat.
• Snake Eyes Bonnet animata pentru Raspberry Pi

​
