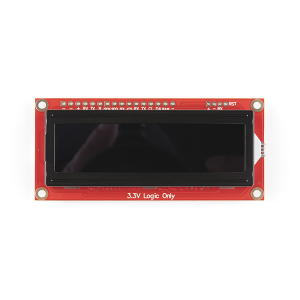

Modul LCD serial SparkFun 16x2 SerLCD

Acest modul LCD serial SparkFun 16x2 SerLCD bazat pe AVR vine ca o solutie rentabila si simpla pentru adaugarea in cadrul proiectului tau a unui afisaj RGB pe negru, cu cristale lichide, de 16x2. Placuta de circuit a fost revizuita pe spatele afisajului si include un ATmega328P pentru controlul ecranului. Afisajul poate, astfel, comunica in trei moduri diferite: serial, prin I2C si prin SPI. Modulul vine echipat si cu un conector Qwiic, simplificand numarul de fire necesare si permitand afisarea multor tipuri de text si numere in proiectul tau.


Microcontroller-ul AVR ATmega329P de pe placa utilizeaza cristal de 11.0592 MHz pentru acuratete marita in comunicare, cu rate baud ajustabile intre 1200 si 1000000, implicit de 9600. Firmware-ul acestui SerLCD are sursa deschisa si suporta orice personalizare.


Nota: SerLCD-ul este un dispozitiv de 3.3V, astfel ca trebuie convertit la 3.3V logici, in functie de microcontroller-ul sau SBC-ul ales, altfel se risca deteriorarea placii.


Specificatii:

• Afisaj RGB pe negru, de 16x2

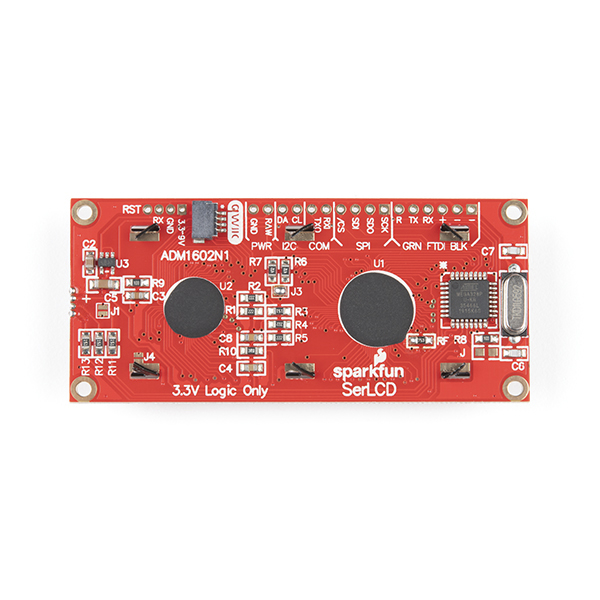

• AVR-ul ATMega328p (cu bootloader compatibil Arduino) este populat pe spatele fiecarui ecran LCD si se ocupa cu toata partea de control al LCD-ului.
• Trei optiuni de comunicare: seriala, prin I2C si prin SPI
• Adresa I2C ajustabila, controlata prin comenzi software speciale (implicita 0x72)
• Conexiune Qwiic
• Optiune de resetare de urgenta la configurarile din fabrica (jumper RX la GND la bootup)
• Caracter backspace operational
• Buffer ce stocheaza pana la 80 de caractere
• Modulatie latime impuls lumina de fundal ce permite controlul direct al intensitatii luminii de fundal si al consumului de curent
• Modulatie latime impuls contrast ce permite definirea prin software a nivelului contrastului
• Ecran de pornire definit de utilizator
• Firmware cu sursa deschisa si bootloader compatibil Arduino pentru actualizari prin Arduino IDE

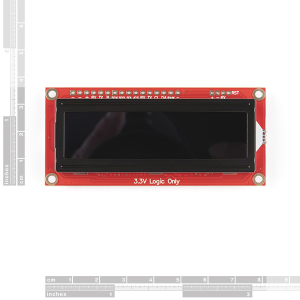

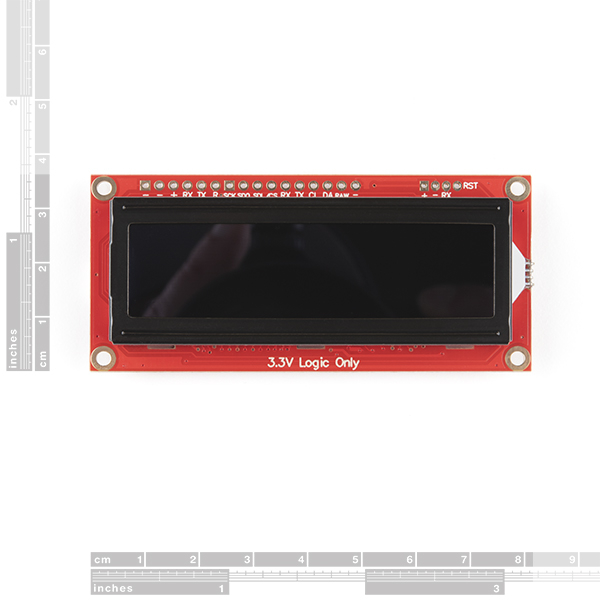

• Dimensiuni (lungime x latime x inaltime): 80.02x36.13x14.27 mm
• Greutate: 2.21 g

Linkuri:

• Ghid de conectare
• Fisier hex firmware
• Firmware GitHub
• Diagrama (PDF)
• Diagrama (PNG)
• Suport Python (Qwiic_Py)
