Pololu Pololu LCD 8×2 caractere, rama neagra, interfata paralela

50,00 Lei
Stoc: 0
Momentan indisponibil

Durata de livrare: In acest moment nu avem o data de sosire.

Cod Produs: LCD-67 Ai nevoie de ajutor? 0731 007 832
Adauga la Wishlist Cere informatii
  • Descriere
  • Review-uri (0)
Pololu LCD 8×2 caractere, rama neagra, interfata paralela este un display cu cristale lichide care afiseaza cate 8 caractere pe 2 randuri. Modelul este echivalentul generic al LCD-ului Optrex DMC-50448N-AAE-AD si utilizeaa interfata comuna HD44780, iar codul de interfata este disponibil la scara larga pentru o varietate de microcontrollere.


Nota: Produsul vine fara pini (suporturile sunt cu spatiere standard de 0.1”), conectori sau cabluri.

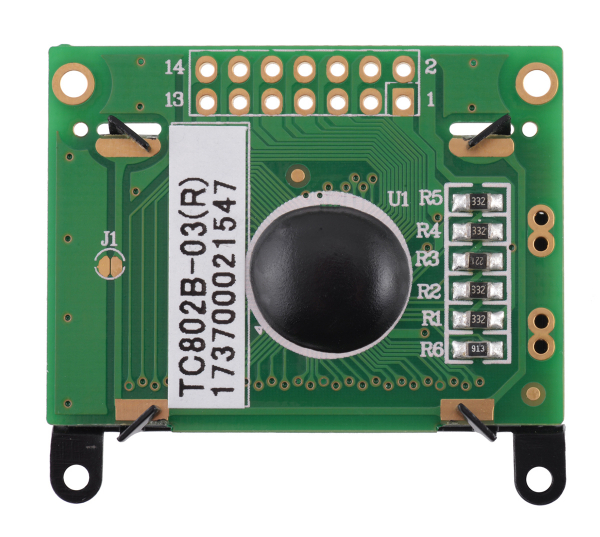

Amplasamentul pinilor


Pin Simbol Functie
1 Vss impamantare (0 V)
2 Vdd 5 V tensiune logica alimentare
3 Vo ajustari contrast
4 RS H/L inregistrare semnal selectat
5 R/W H/L semnal citire/scriere
6 E H/L semnal activare
7-14 DB0 – DB7 H/L magistrala de date pentru modul 4- sau 8-bit


Specificatii:

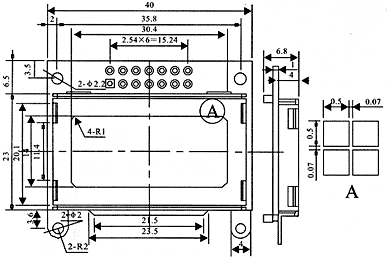

  • Dimensiuni: 40 x 35 x 7 mm
  • Greutate: 12 g
  • Zona de vizibilitate: 30 x 14 mm
  • Marimea punctului: 0.5 x 0.5 mm
  • Marimea caracterului: 2.78 x 4.49 mm
  • Tensiune logica minima: 4.5 V
  • Tensiune logica maxima: 5.5 V
  • Curent de alimentare: 2 mA
