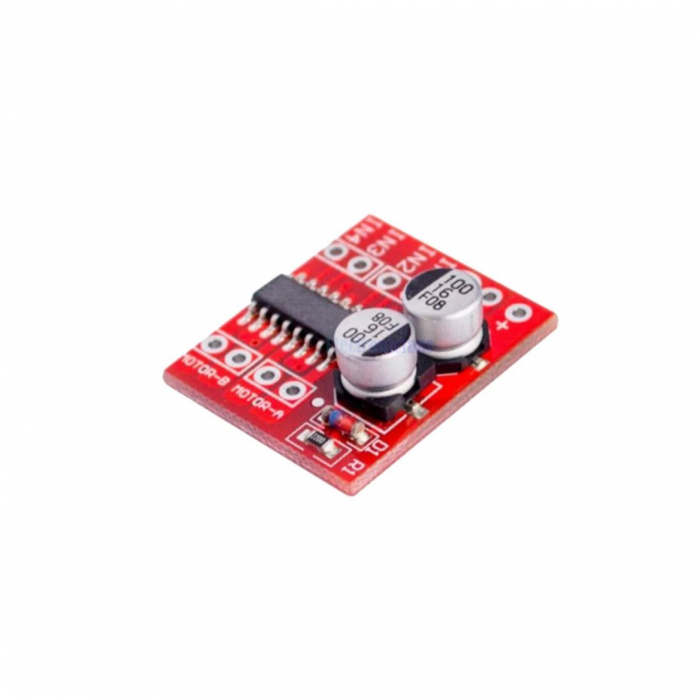

Driver DC MX1508 cu 2 canale

Modulul de conducere a motoarelor este ideal pentru utilizare in masini inteligente cu baterii, masini de jucarie, roboti. Tensiunea de alimentare este de 2V ~ 10V, poate conduce doua motoare DC sau un motor cu pasi de 4 fire si 2 faze, poate realiza rotatia inainte sau inapoi, este posibila reglarea vitezei de rotatie. Fiecare canal poate furniza un curent continuu de 1,5A, curentul de varf ajunge la 2,5A, protectie termica .




Parametrii produsului:

• Conducator dublu al motorului H-bridge, poate conduce doua motoare DC sau un motor cu pasi de 4 fire si 2 faze.
• Tensiunea de alimentare a modulului este de 2V-10V.
• Tensiunea de intrare a semnalului este de 1,8-7V.
• Curentul de functionare individual este de 1,5A, curentul de varf ajunge la 2,5A, consumul redus in standby (mai putin de 0,1uA).
• Circuitul de conducere comun incorporat, cand pinul de intrare este lasat liber, motorul nu are disfunctionalitati.
• Circuit de protectie termica incorporat cu efecte de histerie (TSD), fara a va face griji pentru blocarea motorului.
• Dimensiunea produsului: 24,7 * 21 * 5mm (lungime, latime, inaltime), dimensiune ultra mica.
• Diametrul gaurii de montare: 2 mm.

Precautii:

1. Inversarea polilor de alimentare va provoca cu siguranta daune circuitului.
2. In cazul in care iesirea este scurtcircuitata la masa sau exista un scurtcircuit la iesire, iar motorul se blocheaza, cipul va activa protectia termica, dar in situatia in care tensiunea se apropie sau depaseste 10V si curentul maxim este mai mare de 2.5A, poate cauza, de asemenea, arderea cipului.

Pachetul include:

• 1 x Modul driver motor DC cu 2 cai 1,5A PWM Speed Dual H-Bridge Stepper L298N.
