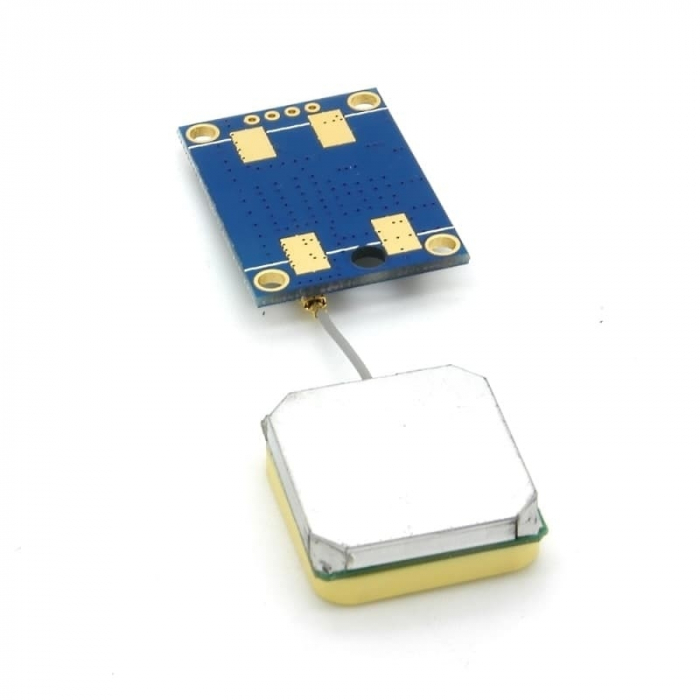

Modul GPS Ublox NEO-6M cu EEPROM pentru C/AeroQuad, cu antena, pentru controlul zborului GY-NEO6MV2 (cu baterie)

Specificatii:

Tensiune alimentare: DC 5V;

Model: GY-GPS6M;

Antena: confectionata din ceramica;

EEPROM pentru salvarea informatiei atunci cand se intrerupe alimentarea;

Baterie de rezerva;

Dimensiunea antenei: 25 x 25 mm;

Dimensiunea modulului: 26 x 36 mm;

Diametrul gaurii de montare: 3 mm;

Mod de conectare:

Etapa 1: Colectarea echipamentelor necesare:

Placa Arduino (cum ar fi Arduino Uno)
Modul GPS NEO-6M
Breadboard (placa experimente)
Fire jumper (fire de legatura)

Etapa 2: Intelegerea modulului GPS NEO-6M:

Modulul GPS NEO-6M este un modul GPS popular care poate primi semnale de la sateliti GPS si poate furniza informatii de localizare.
De obicei, are patru pini: Vcc, Ground, TX (Transmitere) si RX (Receptie).
Pini TX si RX sunt utilizati pentru comunicarea cu Arduino.

Etapa 3: Conectarea modulului GPS NEO-6M la Arduino:

Conectati pinul Vcc al modulului GPS NEO-6M la un pin 3,3V sau 5V pe Arduino, in functie de cerintele de tensiune ale modulului.
Conectati pinul Ground al modulului GPS NEO-6M la un pin Ground pe Arduino.
Conectati pinul TX al modulului GPS NEO-6M la un pin digital pe Arduino, de exemplu, pinul 10.
Conectati pinul RX al modulului GPS NEO-6M la un pin digital pe Arduino, de exemplu, pinul 11.

Etapa 4: Citirea datelor GPS in Arduino:

Iata un exemplu de cod Arduino pentru citirea datelor GPS de la modulul GPS NEO-6M utilizand biblioteca SoftwareSerial:

#include

// Definiti pini RX si TX pentru modulul GPS
const int gpsRxPin = 10;
const int gpsTxPin = 11;

SoftwareSerial gpsSerial(gpsRxPin, gpsTxPin); // Creati un obiect SoftwareSerial

void setup() {
// Initializati comunicarea seriala pentru depanare
Serial.begin(9600);

// Initializati obiectul SoftwareSerial pentru comunicarea GPS
gpsSerial.begin(9600);
}

void loop() {
// Citirea si afisarea datelor GPS
while (gpsSerial.available() > 0) {
char c = gpsSerial.read();
Serial.write(c);
}
}
Acest cod utilizeaza biblioteca SoftwareSerial pentru a crea o conexiune seriala software pe pini Arduino definiti ca RX si TX pentru modulul GPS. Citeste date de la modulul GPS si le afiseaza in monitorul serial. Puteti personaliza viteza baud si logica de analiza in functie de cerintele specifice si formatul iesirii de date GPS.

Nota: Asigurati-va ca alimentati modulul GPS NEO-6M cu o sursa de alimentare stabila si furnizati o legatura la pamant adecvata pentru a evita orice zgomot sau interferente electrice care pot afecta performanta modulului GPS.

Ati conectat si citit date GPS de la un modul GPS NEO-6M utilizand un Arduino. Asigurati-va ca consultati fisa tehnica si documentatia producatorului pentru orice informatii suplimentare sau specificatii specifice modelului dvs
